¿Qué es un acoplante ultrasónico y por qué es indispensable en la inspección?

Ya tenemos el equipo, seleccionamos el transductor adecuado y sabemos que, para realizar una inspección ultrasónica, necesitamos enviar ondas hacia el interior del material para después analizar lo que ocurre con ellas. Todo parece estar listo, así que colocamos el transductor sobre la superficie de la pieza y comenzamos a inspeccionar. Sin embargo, hay un pequeño detalle que podría pasar desapercibido: entre el transductor y la pieza existe aire, y aunque a simple vista parezca insignificante, para el ultrasonido puede representar una barrera importante.

Esto sucede porque las ondas ultrasónicas no se transmiten eficientemente a través de ese pequeño espacio de aire. Entonces, aunque físicamente veamos al transductor sobre la superficie, acústicamente no necesariamente tenemos un contacto adecuado. Y es precisamente aquí donde entra en escena un elemento que muchas veces recibe menos atención de la que merece: el acoplante ultrasónico.

El punto de contacto que hace la diferencia

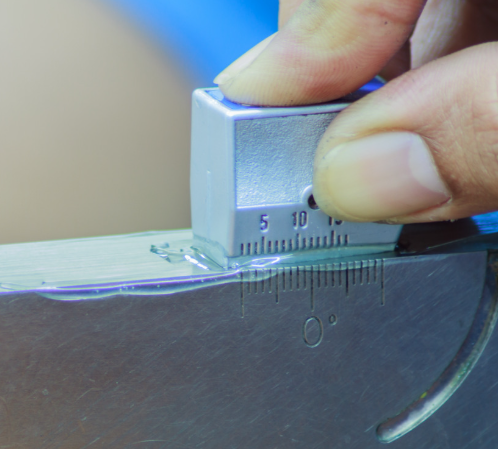

El acoplante es el medio que colocamos entre el transductor y la superficie de la pieza para favorecer la transmisión de la energía ultrasónica. Al ocupar las pequeñas irregularidades que existen entre ambas superficies y desplazar el aire que podría quedar atrapado, permite establecer un camino acústico mucho más eficiente.

Dicho de otra manera, el acoplante ayuda a que la energía que genera el transductor pueda pasar al material en lugar de encontrarse con una interfaz de aire que dificulte su transmisión. Y esto es importante porque la inspección no comienza realmente cuando vemos una señal en la pantalla; comienza desde el momento en que conseguimos que la onda pueda entrar correctamente a la pieza.

Una vez que la onda está dentro del material, puede propagarse y encontrarse con diferentes características de la pieza. Dependiendo de la inspección, puede regresar al transductor después de encontrarse con una discontinuidad, una interfaz o incluso con la geometría del propio componente. El equipo recibe entonces esa respuesta y la transforma en la información que el inspector necesita interpretar.

Por eso, aunque el acoplante no sea quien genera la onda ni quien interpreta la señal, sí participa en una parte fundamental del camino que sigue el ultrasonido.

¿Qué ocurre cuando el acoplamiento no es adecuado?

Ahora bien, pensemos en lo que sucede si eliminamos ese pequeño paso. Colocamos el transductor directamente sobre una superficie, pero queda aire entre ambos. La energía ultrasónica encuentra entonces una interfaz que dificulta considerablemente su transmisión y, como consecuencia, la señal que recibimos puede verse afectada.

Esto puede traducirse en una respuesta débil, inestable o difícil de interpretar. Además, durante un barrido, la situación puede cambiar constantemente: si el transductor pierde contacto, si la cantidad de acoplante disminuye o si la superficie presenta condiciones que dificultan mantener una película uniforme, la señal también puede variar.

Y aquí aparece algo especialmente importante durante una inspección: no toda variación en la señal significa que la condición del material haya cambiado. En ocasiones, lo que cambió fue simplemente la calidad del acoplamiento.

Por eso, mantener un contacto acústico adecuado durante el recorrido del transductor no es un detalle menor. Si queremos comparar señales, detectar indicaciones o realizar mediciones confiables, necesitamos que las condiciones de transmisión sean lo más estables posible.

Entonces, ¿cualquier líquido puede funcionar?

Podríamos pensar que, si el objetivo es eliminar el aire entre el transductor y la pieza, cualquier líquido serviría. Sin embargo, en una inspección ultrasónica no se trata simplemente de “poner algo” entre ambas superficies.

El acoplante debe favorecer la transmisión de la energía ultrasónica y, al mismo tiempo, ser adecuado para las condiciones en las que se realizará la inspección. Por eso existen diferentes formulaciones y presentaciones que pueden utilizarse dependiendo del material, el tipo de inspección, la condición de la superficie, la temperatura de trabajo y las características del entorno.

Por ejemplo, en determinadas aplicaciones puede ser conveniente utilizar un acoplante con mayor viscosidad para mantenerlo sobre la superficie, mientras que en otras condiciones pueden buscarse características diferentes que faciliten el desplazamiento del transductor o soporten determinadas temperaturas.

Esto significa que elegir un acoplante no consiste únicamente en buscar uno que “pegue” el transductor a la pieza, sino en encontrar un medio que permita mantener un acoplamiento acústico adecuado durante toda la inspección.

Un detalle pequeño dentro de un proceso mucho más grande

Y quizá eso es lo más interesante del acoplante: físicamente es una capa muy delgada y sencilla, pero forma parte de una cadena en la que cada elemento tiene que hacer correctamente su trabajo.

El equipo genera la señal eléctrica, el transductor transforma esa energía en ondas ultrasónicas, el acoplante facilita su entrada al material y, una vez dentro, la onda puede recorrer la pieza, interactuar con lo que encuentra en su camino y regresar al transductor para que el equipo pueda convertir esa respuesta en información.

Si uno de esos pasos se ve afectado, también puede cambiar la información que obtenemos al final.

Por eso, cuando hablamos de una inspección ultrasónica confiable, solemos pensar en la selección del equipo, el transductor, la calibración o la experiencia del inspector. Todos ellos son importantes, pero también lo es aquello que sucede justo en el punto donde el transductor toca la pieza.

Porque podemos tener un equipo perfectamente configurado y un transductor adecuado para la aplicación, pero si la energía ultrasónica no logra entrar correctamente al material, todo lo que ocurre después parte de una condición que ya no es la ideal.

Antes de interpretar una señal, hay que asegurarse de que llegó correctamente

Al final, el acoplante ultrasónico cumple una función sencilla de explicar, pero fundamental dentro de la inspección: facilitar la transmisión de las ondas ultrasónicas entre el transductor y la pieza.

Su presencia ayuda a reducir la interferencia del aire, mantener un contacto acústico adecuado y favorecer que la señal que recibimos sea consistente con las condiciones reales de la pieza.

Y justamente por eso vale la pena dejar de verlo como un accesorio más. En una inspección ultrasónica, el acoplante forma parte del proceso desde el primer contacto con la superficie, porque antes de interpretar una indicación, medir un espesor o buscar una discontinuidad, primero necesitamos asegurarnos de que el ultrasonido pudo entrar y regresar correctamente.

Después de todo, en ultrasonido hay algo que no podemos ver, pero que sí debemos controlar: el camino que recorre la onda.
