Qué medidor de espesores necesitas? No todas las aplicaciones requieren lo mismo

Medir el espesor de un material puede parecer una tarea sencilla: colocar el transductor, obtener una lectura y registrar el resultado. Sin embargo, cuando llevamos esta medición a una aplicación industrial, entran en juego diferentes factores que pueden cambiar por completo la selección del equipo.

El tipo de material, el rango de espesor, la geometría de la pieza, las condiciones de la superficie e incluso la presencia de pintura o recubrimientos pueden influir en la medición. Además, no es lo mismo realizar una verificación puntual que monitorear pérdida de material por corrosión o llevar un registro de cientos de puntos de inspección.

Por esta razón, más que preguntarnos cuál es el mejor medidor de espesores, conviene comenzar por otra pregunta: ¿qué necesitamos medir y bajo qué condiciones?

¿Cómo funciona un medidor de espesores por ultrasonido?

Los medidores de espesores ultrasónicos utilizan ondas de sonido de alta frecuencia que se transmiten hacia el interior del material mediante un transductor. Cuando estas ondas alcanzan la superficie opuesta, regresan en forma de eco y el equipo utiliza el tiempo transcurrido para calcular el espesor.

Una de las principales ventajas de este método es que permite realizar la medición teniendo acceso únicamente a un lado de la pieza. Esto resulta especialmente útil en componentes como tuberías, tanques, recipientes y estructuras donde acceder a ambas superficies sería complicado o incluso imposible durante una inspección.

Sin embargo, aunque el principio de funcionamiento sea similar, las necesidades de cada aplicación pueden ser muy diferentes.

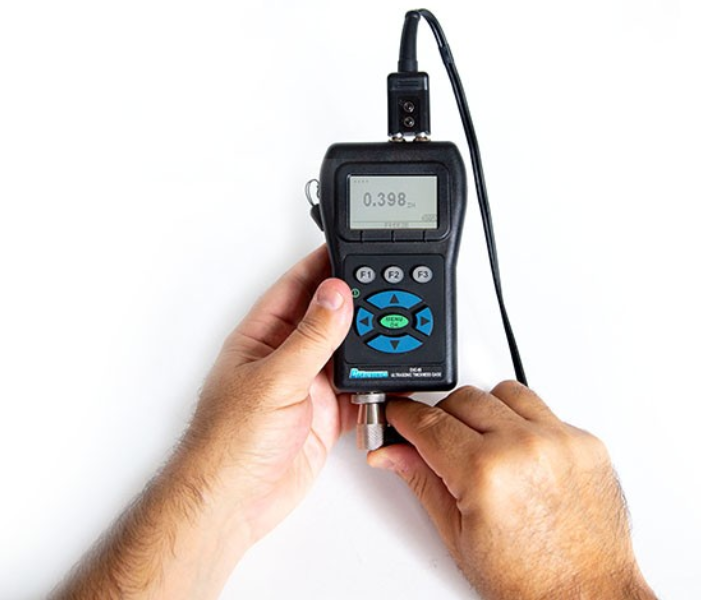

Cuando solo necesitas conocer el espesor

En determinadas inspecciones, el objetivo principal es verificar que una pieza se encuentre dentro del espesor esperado. Puede tratarse de un control durante fabricación, una revisión de mantenimiento o simplemente la comprobación de las dimensiones de un componente.

Para este tipo de trabajos, un medidor de espesores ultrasónico puede proporcionar la información necesaria de manera rápida y sin cortar, desmontar o dañar la pieza.

No obstante, incluso en una aplicación aparentemente sencilla deben considerarse factores como el material, el rango de medición y la geometría. Una superficie plana y uniforme no presenta las mismas condiciones que una tubería de diámetro pequeño o una pieza con geometría compleja, por lo que la selección adecuada del equipo y del transductor sigue siendo importante.

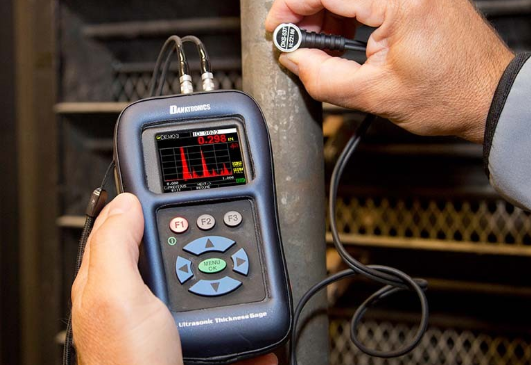

Cuando el objetivo es monitorear corrosión

La medición adquiere otro nivel de importancia cuando buscamos conocer cuánto material se ha perdido como consecuencia de corrosión, erosión o desgaste.

En estos casos, obtener una lectura aislada puede no ser suficiente. Por ejemplo, durante la inspección de una tubería pueden realizarse múltiples mediciones para localizar zonas donde el espesor sea menor, comparar resultados con inspecciones anteriores y observar cómo ha evolucionado el componente con el tiempo.

Por ello, existen medidores que incorporan herramientas adicionales para este tipo de aplicaciones, como retención de valores mínimos, almacenamiento de datos, alarmas o representaciones gráficas que facilitan el análisis del perfil de espesores.

Así, el instrumento deja de ser únicamente una herramienta para conocer “cuánto mide” una pieza y se convierte en una fuente de información para apoyar programas de mantenimiento y seguimiento de la integridad de los componentes.

¿Qué pasa si la superficie está pintada?

La presencia de pintura o recubrimientos es otro factor importante, especialmente cuando el objetivo es conocer exclusivamente el espesor del material base.

En una medición convencional Pulso-Eco, el tiempo de recorrido de la señal puede incluir tanto el recubrimiento como el metal. Por esta razón, algunas aplicaciones utilizan el modo Eco-Eco, que permite realizar mediciones del material base a través de determinados recubrimientos sin que sea necesario retirarlos en cada punto de inspección.

Esta capacidad puede representar una ventaja importante durante trabajos de mantenimiento, ya que retirar pintura para realizar numerosas mediciones puede aumentar considerablemente el tiempo de inspección y posteriormente requerir la recuperación del recubrimiento.

Sin embargo, esto no significa que cualquier equipo o configuración pueda medir automáticamente a través de cualquier recubrimiento. Las características del material, el espesor, las condiciones de la superficie y el transductor utilizado continúan siendo factores que deben evaluarse antes de realizar la inspección.

El transductor también forma parte de la selección

Cuando hablamos de medidores de espesores es fácil concentrarnos únicamente en la unidad electrónica, pero el transductor tiene un papel fundamental en el desempeño del sistema.

La frecuencia, el diámetro y el diseño del transductor pueden cambiar dependiendo del tipo de pieza que se necesita inspeccionar. Por ejemplo, una aplicación en materiales delgados o superficies curvas puede requerir características diferentes a una medición sobre materiales de mayor espesor o con alta atenuación.

Por esta razón, dos inspecciones realizadas con el mismo medidor pueden necesitar transductores distintos para obtener resultados adecuados.

Esto demuestra que seleccionar un sistema de medición no consiste únicamente en elegir un modelo de equipo, sino en encontrar la combinación adecuada entre instrumento, transductor y aplicación.

¿Necesitas una lectura o necesitas información de la inspección?

Otro aspecto que puede ayudar a definir qué tipo de medidor necesitas es preguntarte qué harás con los resultados después de obtenerlos.

Si únicamente necesitas comprobar algunos puntos, visualizar la lectura en pantalla puede ser suficiente. Sin embargo, cuando se inspeccionan decenas o cientos de puntos de manera periódica, funciones como memoria interna, datalogger, almacenamiento organizado de mediciones o transferencia de información pueden facilitar considerablemente el trabajo.

Del mismo modo, herramientas como B-Scan pueden ofrecer una representación visual del perfil de espesores y ayudar a identificar variaciones a lo largo de una zona inspeccionada.

Por lo tanto, antes de seleccionar un equipo conviene pensar no solo en la medición, sino también en la cantidad de datos que se generarán y en cómo deberán documentarse posteriormente.

Entonces, ¿qué medidor de espesores necesitas?

No existe una única respuesta. Una inspección sencilla puede requerir únicamente una medición confiable y rápida, mientras que una aplicación enfocada en corrosión puede necesitar almacenamiento de datos, medición sobre pintura, herramientas de análisis o diferentes configuraciones de transductores.

Por ello, antes de seleccionar un medidor de espesores es recomendable considerar qué material se inspeccionará, cuál es el rango aproximado de espesores, cómo es la geometría de la pieza, si existe algún recubrimiento y qué información será necesario conservar después de la inspección.

En BRÜDER NDT contamos con diferentes alternativas de Danatronics y DMQ para medición de espesores por ultrasonido, desde soluciones para mediciones puntuales hasta equipos con funciones orientadas al monitoreo de corrosión y registro de información.

Porque al final, el mejor medidor de espesores no necesariamente es el que tiene más funciones, sino el que responde correctamente a las condiciones y objetivos de tu inspección.

Si necesitas orientación para seleccionar un equipo, transductor o configuración de acuerdo con tu aplicación, nuestro equipo puede ayudarte a identificar la alternativa más adecuada.
