No todos los métodos END encuentran lo mismo: descubre qué discontinuidades detecta cada técnica

Los Ensayos No Destructivos (END o NDT por sus siglas en inglés) son herramientas fundamentales para evaluar la integridad de materiales y componentes sin afectar su funcionalidad. Sin embargo, una de las ideas más comunes y equivocadas es pensar que todos los métodos de inspección detectan los mismos tipos de discontinuidades.

La realidad es que cada técnica tiene capacidades específicas dependiendo del material, la ubicación del defecto y las características de la discontinuidad. Por ello, seleccionar el método adecuado es clave para obtener resultados confiables.

¿Qué es una discontinuidad?

Una discontinuidad es cualquier interrupción o variación en la estructura normal de un material. No todas las discontinuidades representan un defecto crítico, pero sí son indicios que deben evaluarse para determinar su impacto en la integridad de la pieza.

Las discontinuidades pueden encontrarse:

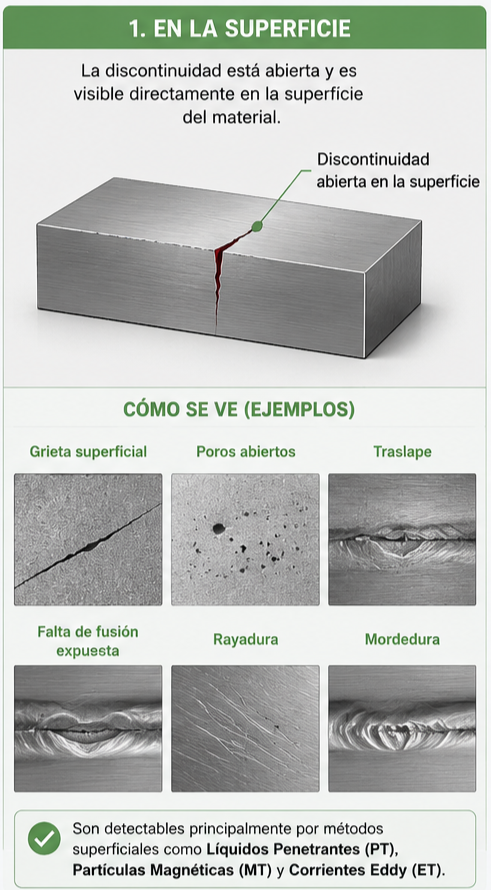

¿Qué métodos END detectan discontinuidades superficiales?

Las discontinuidades superficiales son aquellas que se encuentran abiertas y visibles en la superficie del material. Debido a que están expuestas, pueden ser detectadas mediante técnicas que interactúan directamente con la superficie inspeccionada.

Líquidos Penetrantes (PT)

Los líquidos penetrantes son uno de los métodos más sensibles para localizar grietas, poros y otras discontinuidades abiertas a la superficie. Su funcionamiento se basa en la capacidad de un líquido para penetrar en defectos superficiales mediante capilaridad.

Partículas Magnéticas (MT)

En materiales ferromagnéticos, las partículas magnéticas permiten detectar discontinuidades superficiales mediante la formación de indicaciones visibles producidas por fugas de flujo magnético.

Corrientes Eddy (ET)

Las corrientes inducidas son capaces de detectar grietas y pérdidas de material superficiales en componentes conductores, incluso sin contacto directo con la pieza.

---

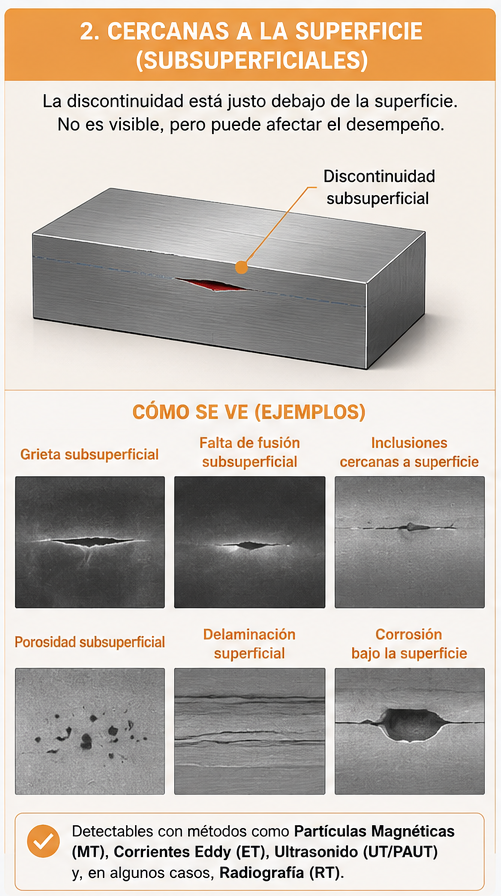

¿Qué métodos END detectan discontinuidades subsuperficiales?

Las discontinuidades subsuperficiales se encuentran justo debajo de la superficie del material. Aunque no son visibles externamente, algunos métodos pueden detectarlas dependiendo de la profundidad y orientación del defecto.

Partículas Magnéticas (MT)

Además de defectos superficiales, este método puede localizar algunas discontinuidades cercanas a la superficie gracias a las distorsiones del campo magnético.

Corrientes Eddy (ET)

Dependiendo de la frecuencia utilizada y del material inspeccionado, las corrientes Eddy pueden detectar defectos ubicados a poca profundidad.

Ultrasonido Convencional (UT)

Las ondas ultrasónicas permiten identificar discontinuidades ubicadas debajo de la superficie mediante el análisis de los ecos reflejados.

Ultrasonido Phased Array (PAUT)

Ofrece una visualización más detallada de discontinuidades subsuperficiales gracias a la capacidad de direccionar electrónicamente el haz ultrasónico.

---

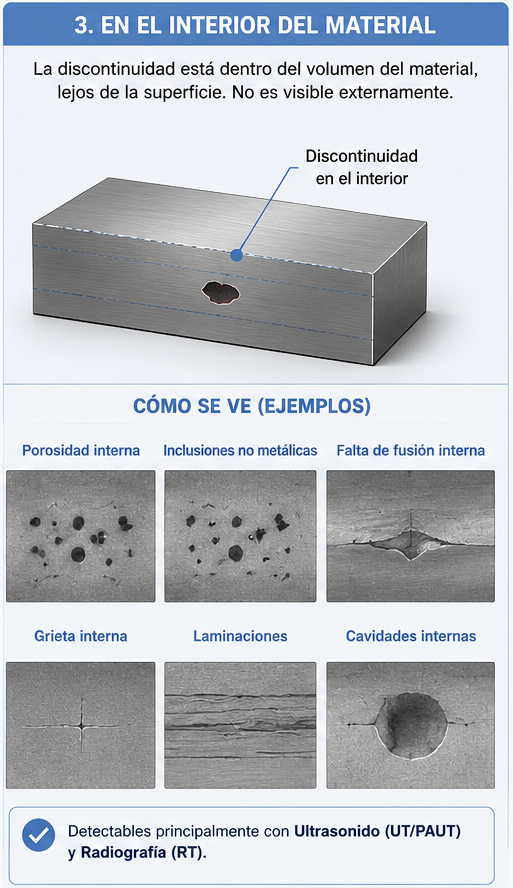

¿Qué métodos END detectan discontinuidades internas?

Las discontinuidades internas se encuentran dentro del volumen del material y no presentan ninguna evidencia visible en la superficie.

Ultrasonido Convencional (UT)

Es una de las técnicas más utilizadas para localizar defectos internos como grietas, inclusiones, laminaciones o falta de fusión.

Ultrasonido Phased Array (PAUT)

Permite generar imágenes de alta resolución del interior del componente, facilitando la caracterización y dimensionamiento de discontinuidades.

Radiografía Industrial (RT)

La radiografía produce una imagen interna del componente, siendo especialmente efectiva para detectar porosidad, inclusiones y cavidades internas.

---

Entonces, ¿cuál es el mejor método?

No existe un método NDT universal capaz de detectar todas las discontinuidades. La selección correcta depende de tres factores principales:

• Ubicación del defecto (superficie, subsuperficie o interior).
• Material a inspeccionar.
• Tipo de discontinuidad esperada.

Por esta razón, en muchas aplicaciones industriales se combinan varias técnicas NDT para obtener una evaluación más completa y confiable.

Ahora que conoces las diferencias entre las discontinuidades y los métodos NDT, el siguiente paso es elegir la técnica correcta para tu aplicación.

Cada componente, material y proceso presenta retos distintos, por lo que una correcta selección del método de inspección puede marcar la diferencia entre detectar un problema a tiempo o enfrentar una falla costosa.
