Tipos de transductores para ultrasonido: ¿cuál necesitas para tu inspección?

Cuando hablamos de inspección ultrasónica, elegir un transductor no consiste simplemente en buscar uno que sea compatible con el equipo. El tipo de transductor que necesitas depende de lo que quieres detectar, del material que estás inspeccionando, de la geometría de la pieza y, en muchos casos, del espacio disponible para realizar la inspección.

Por eso existen diferentes configuraciones de transductores: algunos están diseñados para trabajar con incidencia directa, otros permiten dirigir el haz hacia diferentes ángulos y otros están pensados para adaptarse mejor a superficies, geometrías o condiciones de inspección específicas.

Conocer estas diferencias te ayuda a entender por qué no existe un transductor universal para todas las aplicaciones y, sobre todo, a identificar qué configuración puede ser más adecuada para tu inspección.

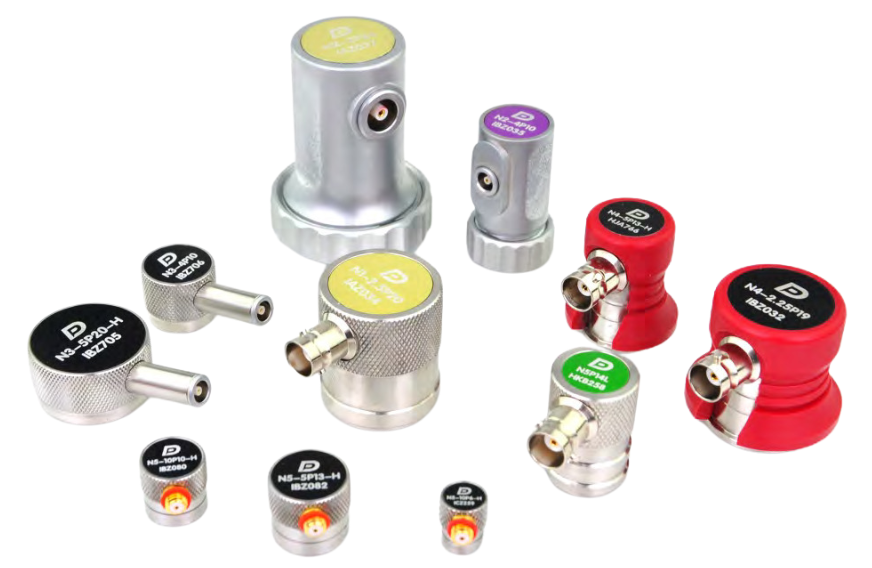

Transductores de haz recto: cuando necesitas una inspección directa

Los transductores de haz recto son una de las configuraciones más utilizadas en ultrasonido convencional. Su funcionamiento se basa en introducir el haz ultrasónico de manera perpendicular a la superficie de la pieza.

Esta configuración resulta especialmente útil cuando se busca medir espesores, evaluar la velocidad del sonido o identificar discontinuidades a través del material.

Dentro de esta familia existen diferentes configuraciones y dimensiones, por lo que incluso cuando se utiliza el mismo principio de inspección, el diámetro, perfil o tipo de conexión pueden cambiar de acuerdo con la aplicación.

En otras palabras, comenzar por definir qué quieres medir o detectar es el primer paso para saber qué tipo de transductor necesitas.

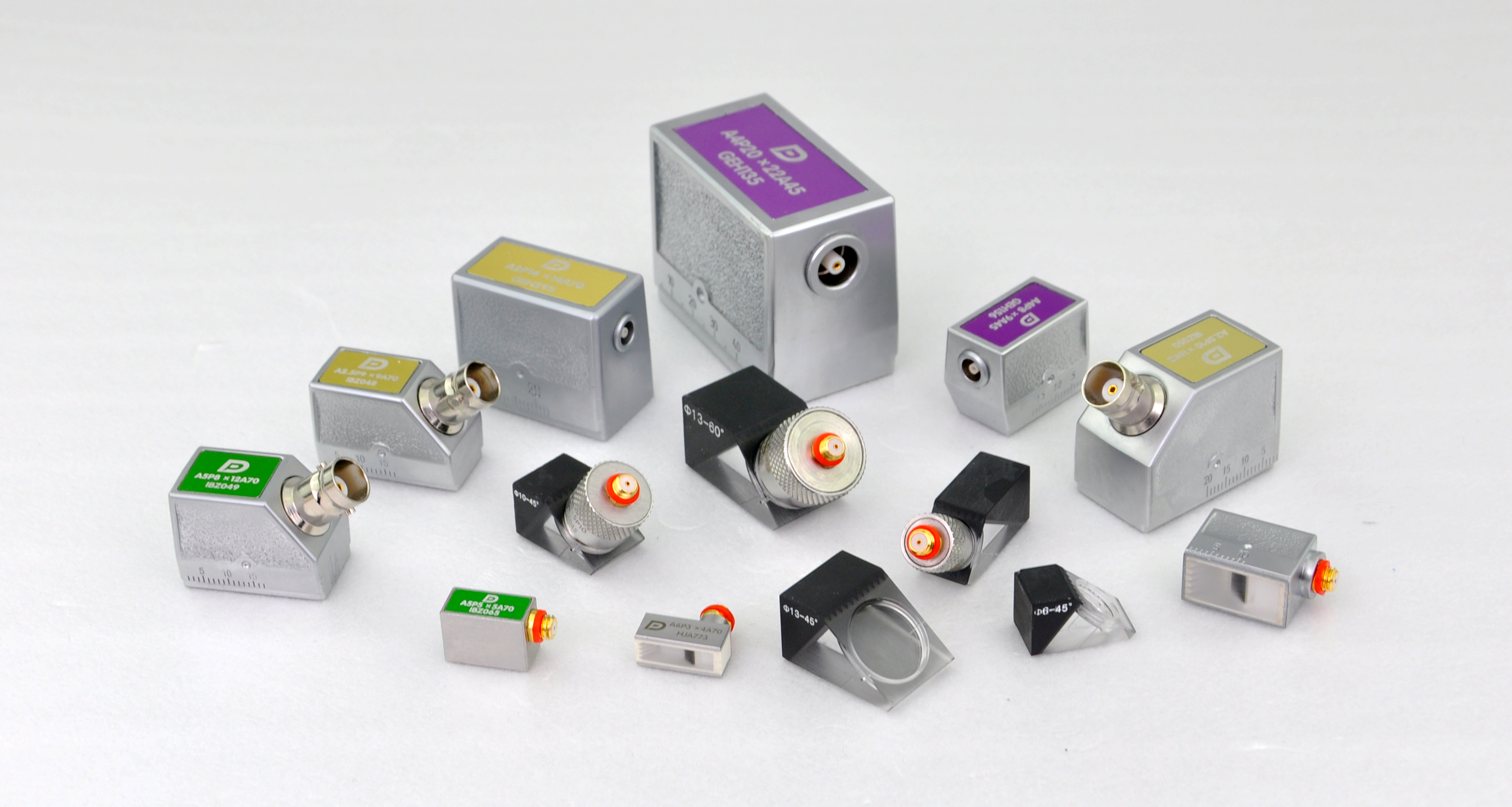

Transductores angulares: cuando el haz necesita cambiar de dirección

No todas las discontinuidades pueden evaluarse adecuadamente con un haz perpendicular. En inspecciones como las de soldaduras, por ejemplo, puede ser necesario introducir el ultrasonido con un determinado ángulo para explorar zonas que no serían alcanzadas de manera directa.

En estos casos entran en juego los transductores angulares, que permiten trabajar con ondas refractadas y dirigir el haz dentro del material.

Su elección está relacionada con la geometría de la pieza, el tipo de inspección y el ángulo que se necesita alcanzar. Por eso, más que pensar únicamente en “un transductor angular”, es importante considerar qué recorrido debe realizar el haz ultrasónico dentro del material.

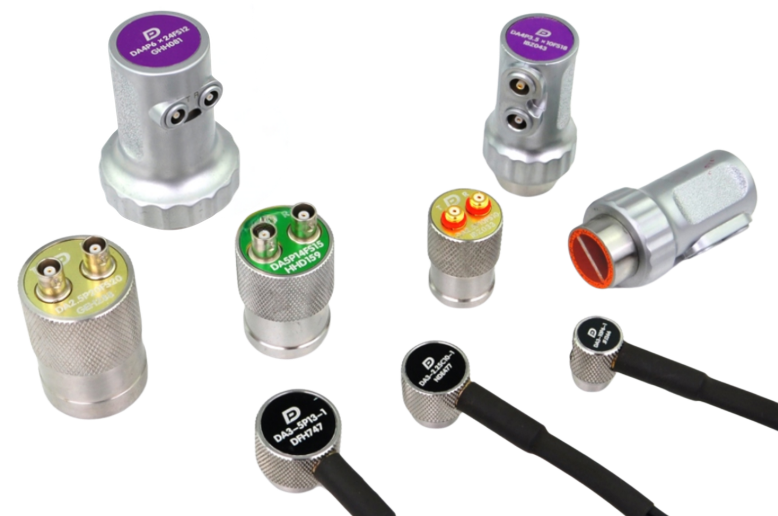

Transductores de doble elemento: cuando la superficie y la geometría importan

Los transductores de doble elemento cuentan con elementos independientes para transmitir y recibir la señal. Esta configuración permite trabajar con una zona de enfoque definida y puede resultar especialmente útil cuando se necesita mayor sensibilidad en determinadas condiciones de inspección.

Existen configuraciones diseñadas para trabajar con ondas longitudinales refractadas y aplicaciones donde la atenuación del material o una geometría compleja pueden dificultar la inspección convencional.

También existen configuraciones DLA y DMA, desarrolladas para mejorar la resolución cercana a la superficie y optimizar la cobertura y calidad de la señal en determinadas aplicaciones.

Esto es importante porque dos piezas pueden requerir ultrasonido, pero no necesariamente responder de la misma manera ante el mismo tipo de transductor.

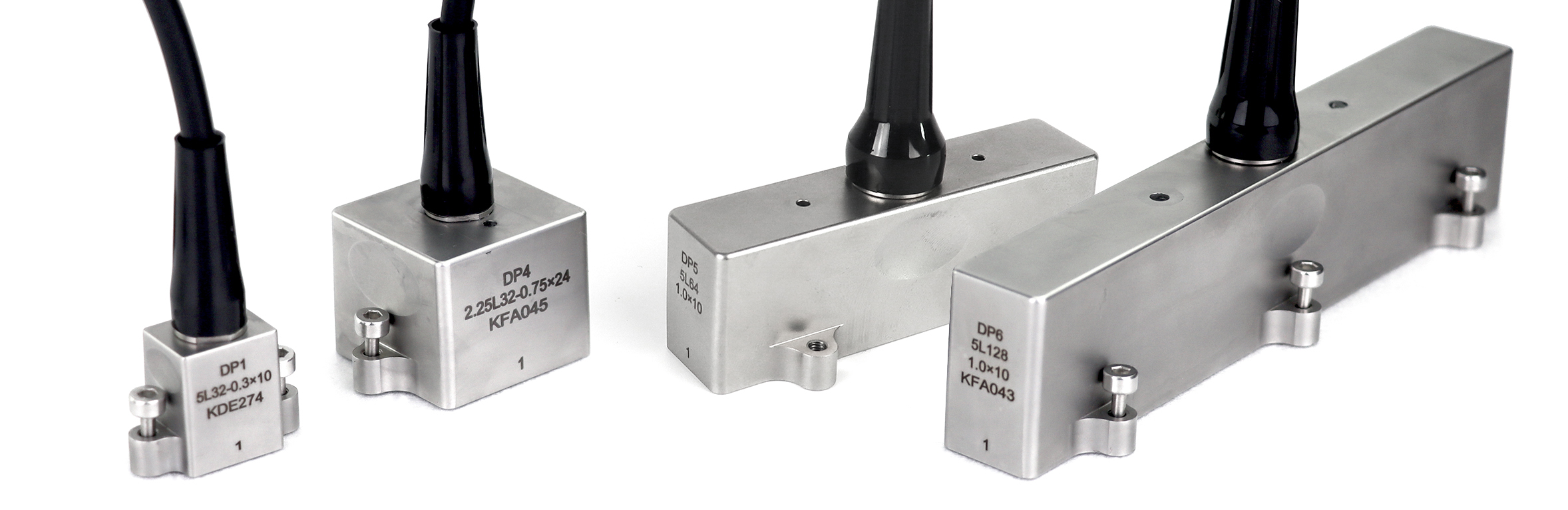

Transductores de arreglo lineal y phased array: cuando necesitas controlar el haz

A medida que las inspecciones requieren una mayor cobertura y un mayor control sobre el haz ultrasónico, aparecen las tecnologías de múltiples elementos.

Los transductores de arreglo lineal (Linear Array) están formados por múltiples elementos y pueden utilizarse en inspecciones manuales, semiautomáticas o automatizadas. Su versatilidad permite aplicarlos en diferentes componentes, como soldaduras, piezas forjadas, fundiciones, tuberías y estructuras.

Por otro lado, los transductores Phased Array permiten controlar electrónicamente el haz ultrasónico para dirigirlo y enfocarlo en diferentes posiciones. Esto facilita la inspección volumétrica y permite obtener una visualización más completa de la zona inspeccionada.

Estas tecnologías son especialmente relevantes cuando se necesita una cobertura amplia, mayor control del haz o una representación más detallada de los resultados.

Aquí la diferencia ya no está solamente en la forma del transductor, sino en cómo se utiliza la energía ultrasónica para explorar el componente.

Cuando la geometría de la pieza cambia la elección

Hasta ahora hemos hablado principalmente de cómo se comporta el haz. Sin embargo, hay otro factor que puede cambiar completamente la selección: la superficie que necesitas inspeccionar.

No es lo mismo trabajar sobre una superficie plana que sobre una tubería, una zona curva o un espacio donde el acceso es limitado.

Para estas situaciones existen configuraciones como los transductores con zapata integrada, que combinan ambos elementos en una sola unidad. Su diseño puede facilitar las inspecciones angulares cuando se dispone de poco espacio y puede utilizarse sobre superficies planas o curvas.

También existen transductores flexibles, capaces de adaptarse a superficies con curvaturas variables. Esta característica resulta especialmente útil cuando la geometría del componente dificulta mantener un contacto adecuado con un transductor convencional.

De manera similar, algunas configuraciones cóncavas están diseñadas para adaptarse a determinadas geometrías y pueden utilizarse en aplicaciones automatizadas o semiautomatizadas de medición de espesor y evaluación de corrosión.

En estos casos, la pregunta deja de ser únicamente “¿qué quiero detectar?” y también se convierte en “¿sobre qué superficie voy a inspeccionar?”

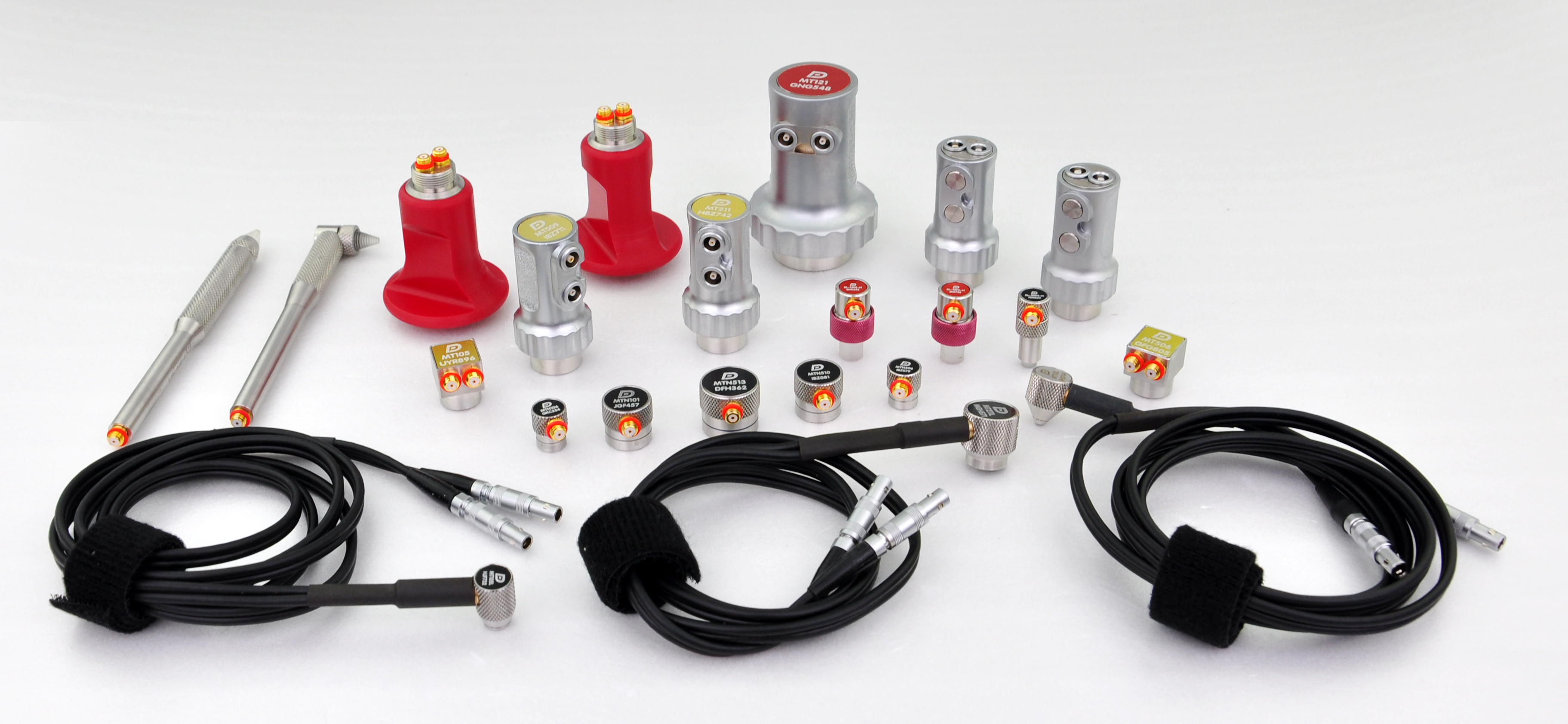

Aplicaciones y condiciones especiales

Existen inspecciones en las que las condiciones de trabajo requieren configuraciones más específicas.

Por ejemplo, cuando se trabaja sobre componentes que todavía conservan una temperatura elevada, existen transductores diseñados para inspecciones a alta temperatura, utilizando materiales y líneas de retardo especiales que permiten realizar mediciones bajo determinadas condiciones.

También existen transductores para inspecciones de puntos de soldadura, con membranas flexibles que favorecen el acoplamiento sobre superficies irregulares y diferentes tamaños de cristal dependiendo del diámetro del punto de soldadura que se necesita evaluar.

Incluso hay configuraciones diseñadas para trabajar con ondas transversales, utilizadas en aplicaciones donde se requiere analizar características como la velocidad de propagación de la onda transversal, la estructura del grano o determinadas propiedades del material.

Cada una de estas configuraciones responde a una necesidad diferente. Por eso, conocer la aplicación antes de elegir el transductor puede evitar una selección que, aunque sea técnicamente compatible con el equipo, no sea la más adecuada para la inspección.

Entonces, ¿cuál necesitas?

La elección puede parecer complicada cuando vemos la cantidad de configuraciones disponibles, pero podemos comenzar con algunas preguntas básicas:

Necesidad de inspección	Configuración que puede ser adecuada
Medición de espesor o detección de discontinuidades con incidencia perpendicular	Haz recto
Inspección angular de soldaduras o componentes	Angular
Mayor sensibilidad o enfoque en determinadas zonas	Doble elemento / DLA / DMA
Mayor cobertura y diferentes recorridos del haz	Linear Array
Control electrónico, enfoque y dirección del haz	Phased Array
Inspección en espacios reducidos	Zapata integrada / perfil bajo
Superficies con curvatura variable	Flexible
Inspección sobre determinadas superficies curvas	Cóncavo
Inspección sobre componentes calientes	Alta temperatura
Evaluación de puntos de soldadura	Spot weld
Aplicaciones específicas con ondas transversales	Onda transversal

La tabla es un punto de partida, pero la selección final depende de las características particulares de cada inspección. Material, espesor, geometría, acceso, tipo de discontinuidad, técnica utilizada y equipo son factores que deben considerarse en conjunto.

Elegir el transductor correcto también es parte de la inspección

La variedad de transductores disponibles no existe por casualidad. Cada configuración responde a una necesidad diferente y puede modificar la forma en que el ultrasonido entra, se desplaza y responde dentro del material.

Por eso, seleccionar un transductor no debería reducirse a encontrar uno que “funcione” con el equipo. Lo importante es encontrar la configuración que realmente corresponda con el material, la geometría, las condiciones de trabajo y el objetivo de la inspección.

Y ese es precisamente el punto de partida para entender otros factores que también influyen en la selección, como la frecuencia, el tamaño y tipo de cristal, la elección de la zapata y el acoplamiento.

En BRÜDER NDT podemos ayudarte a identificar la configuración adecuada de acuerdo con las características de tu aplicación y el equipo con el que realizas tu inspección.
