Block de Calibración ASME 3/4" Material: Acero al Carbón.

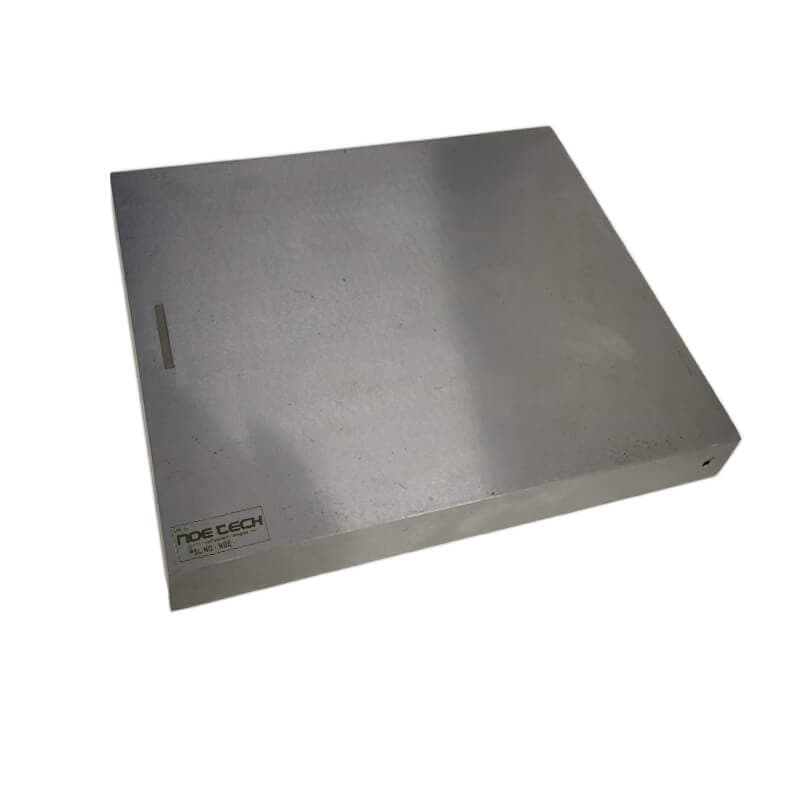

Bloque de calibración ASME 3/4"

El bloque de calibración ASME Básico de 3/4" en acero al carbon está diseñado para la calibración de transductores ultrasónicos de 60° y 70°, incluyendo configuraciones Phased Array. Su longitud extendida permite realizar un salto completo hasta la muesca superior, facilitando la verificación precisa de la respuesta de referencia primaria durante inspecciones por ultrasonido en soldaduras.

A diferencia de bloques genéricos como el IIW o el DSC, este bloque está fabricado para simular condiciones reales de inspección, por lo que no cuenta con superficies de escaneo pulidas. En su lugar, todas sus caras son arenadas, ofreciendo una textura rugosa que imita fielmente los acabados presentes en componentes industriales reales. Esto lo convierte en una herramienta indispensable para calibraciones más representativas y confiables en el entorno de trabajo.

Geometría: El bloque contiene tres orificios laterales de 3,8 cm de profundidad mínima y 0,9 cm de diámetro. Las ubicaciones de los orificios a lo largo del espesor son ¼, ½ y ¾T. También contiene dos entallas EDM de 2 %T de profundidad x 6,35 cm de ancho máximo x 2,54 cm de largo mínimo. De acuerdo con ASME Sec. V Art. 4 Fig. T-434.2.1.

Dimensiones: ¾" de espesor x 6" de ancho x 4½" de largo.
