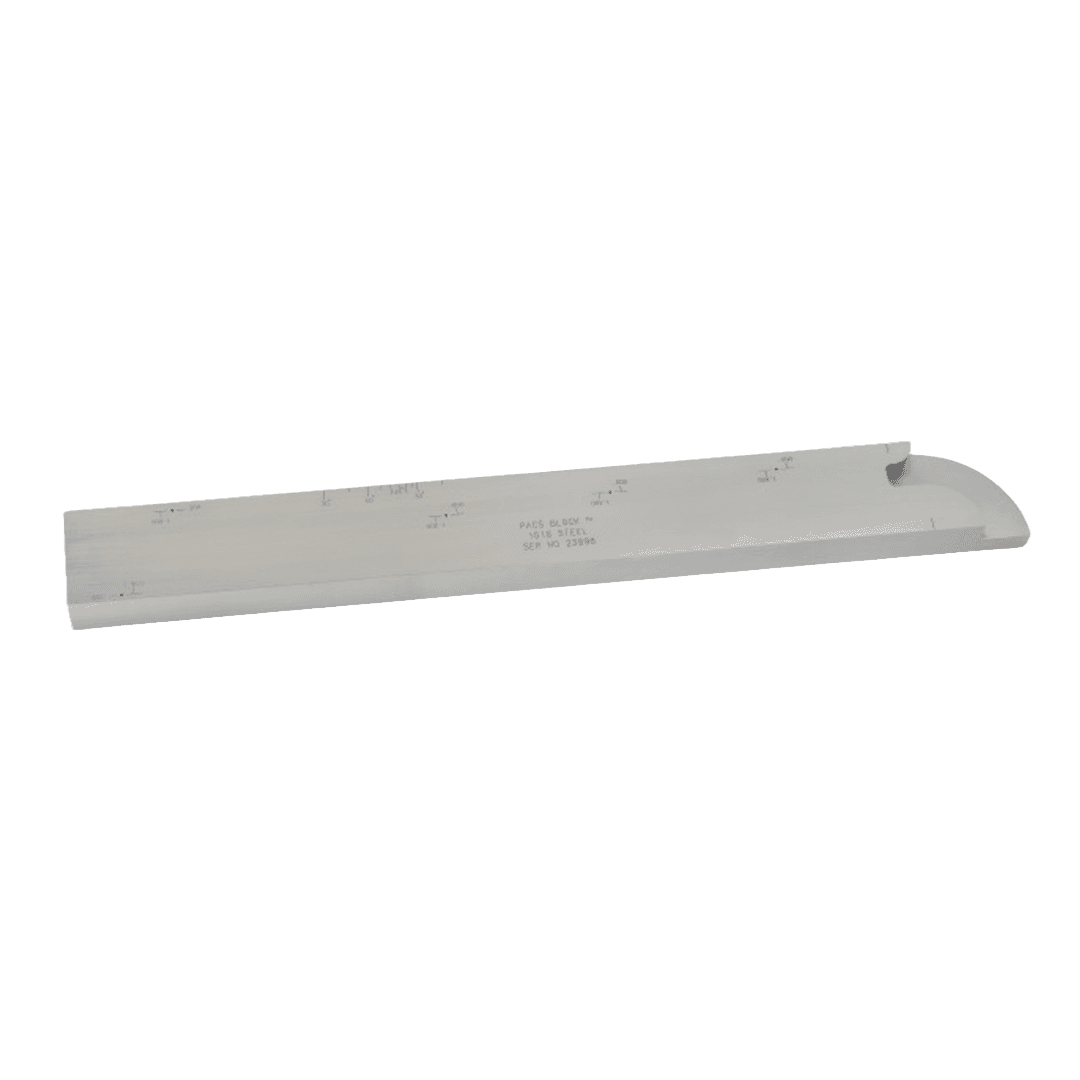

Block de Calibración PAUT-Pacs Material: Acero al Inoxidable.

Bloque de calibración PACS (Phased Array Calibration Standard Block)

El bloque de calibración estándar PACS está diseñado específicamente para la configuración y verificación de sistemas de ultrasonido Phased Array en aplicaciones de Pruebas No Destructivas. Fabricado en alloy y conforme a las dimensiones métricas, este bloque permite realizar verificaciones precisas del ángulo de haz, puntos de salida del transductor, calibración del retardo de cuña, sensibilidad y generación de curvas DAC/TCG en materiales con espesores de hasta 50 mm.

Es una herramienta fundamental para garantizar la exactitud del equipo y la confiabilidad de los resultados en inspecciones industriales. Ideal tanto para uso en campo como en laboratorios de calidad.

Geometría: Los tres radios (12,5 mm, 25 mm y 50 mm) permiten la verificación del punto de salida y los cálculos de la velocidad y la trayectoria del sonido.

Este bloque métrico contiene cinco orificios de 1,2 mm de diámetro perforados a través de un ancho de 25 mm, ubicados a 2,5 mm, 5,0 mm, 10,0 mm, 15,0 mm, 20,0 mm, 30,0 mm, 35,0 mm, 45,0 mm y 47,5 mm de la superficie de escaneo respectiva.

Dimensiones: 450 mm x 50 mm x 25 mm
