Detector de fallas ultrasónico para rieles

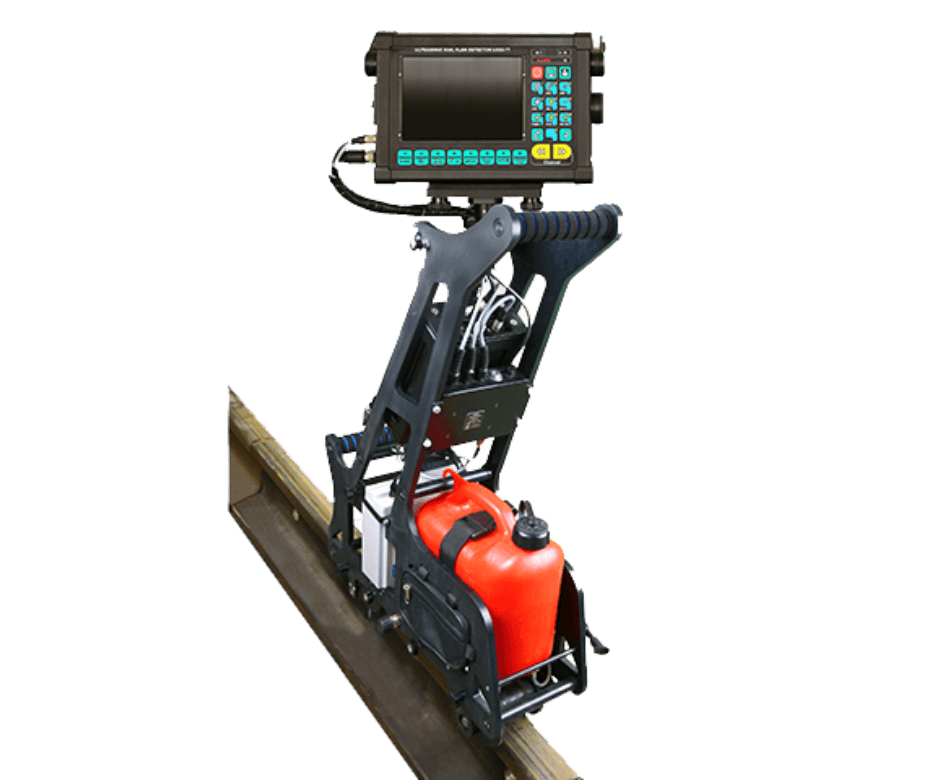

El UDS2-77 es un detector de fallas ultrasónico mecanizado, diseñado para la inspección precisa de una sola línea de riel en vías férreas. Su innovador esquema de escaneo permite una cobertura completa del riel (excepto las pestañas de la base), utilizando métodos de pulso-eco, eco-sombra y eco-imagen.

Características principales

• Diseño modular y ligero : Con un peso de solo 16 kg, su estructura incluye un marco con rodillos adaptativos, unidad electrónica de control y visualización, multiplexor (MUX), batería recargable, tanque de acoplante (agua), unidades de sonda y mecanismo de suspensión.

• Interfaz intuitiva : Equipado con una pantalla LCD a color y teclado de acceso rápido, facilita la navegación y operación incluso en condiciones climáticas adversas.

• Visualización de datos en tiempo real : Permite representar los resultados de inspección en formatos A-Scan, Multi A-Scan y B-Scan para todos los canales, con capacidad de almacenamiento interno y transferencia mediante USB.

• Estabilidad en el contacto acústico : El mecanismo de suspensión de las sondas asegura un contacto constante, incluso con inclinaciones de hasta ±15°, garantizando mediciones precisas.

• Capacidad de almacenamiento y transferencia : Almacena información detallada de las inspecciones, incluyendo datos del operador, coordenadas y marcas específicas del riel, con posibilidad de revisión posterior en el dispositivo o transferencia a PC.

Especificaciones técnicas

• Métodos de Inspección : Pulso-eco, eco-sombra y eco-imagen.

• Frecuencia de Inspección : 1 a 6 MHz.

• Canales Ultrasónicos : Hasta 13 para una cobertura del 100% del riel.

• Velocidad de Escaneo : Hasta 5 km/h.

• Autonomía : Más de 8 horas de operación continua con batería completamente cargada.

• Protección : Clasificación IP64, resistente al polvo y al agua.

• Peso Total : 16 kg (sin batería ni líquido de contacto).
